MANTENIMIENTO DEL CPU

 ¿CÓMO MANTENER EN BUEN ESTADO TU CPU?

Para mantener el CPU en buen estado es necesario saber dos tipos de mantenimientos los cuales son fundamentales.

¿Qué es el mantenimiento preventivo?

Este tipo de mantenimiento está destinado a la conservación de equipos o instalaciones mediante la realización de revisiones y reparaciones que garanticen un buen funcionamiento y fiabilidad. Se realiza en equipos en óptimas condiciones, por oposición al mantenimiento correctivo que repara o pone en condiciones de funcionamiento aquellos que dejaron de funcionar o se encuentran dañados.

¿Qué es el mantenimiento correctivo?

Es la reparación y sustitución de los componentes de hardware y software que se averían. Los ordenadores con el uso pueden producir fallos y los programas y aplicaciones hacerse lentos, debido al movimiento continuo de datos.

Placa madre

• Materiales
• Desarmador de estrella y plano.
• Guantes de látex.
• Brochas de diferentes medidas.
• Sopladora de aire.

Mantenimiento preventivo

Pasos

1. Quitamos los tornillos de la parte posterior del CPU, dando acceso así a la placa madre que se encuentra sujetada al gabinete o case.

 Imagen  1. Desatornillar la fuente del CPU.

2. Verificamos el estado de las conexiones entre la placa y los diferentes conectores, de esta manera podemos remplazar cables en mal estado y volver a conectar después los dispositivos.

Imagen  2. Desmontar la tarjeta madre

3. Se debe quitar uno por uno los componentes que están en la tarjeta madre empezando por el cableado, después el ventilador con el microprocesador, memoria RAM, fuente de poder y los tornillos de sujeción que mantienen la placa madre pegada al CPU.



                    Imagen  3. Cables desconectados.             Imagen  4. Limpieza de la placa madre.

4. Finalmente colocamos la placa en el case con sus tornillos de sujeción para que esta no se mueva, conectamos los dispositivos como RAM, ventilador y microprocesador, cableado de alimentación de corriente, fuente de poder, fijamos la tapa del case y verificamos su funcionamiento.

Imagen  5. Montaje final.



Mantenimiento correctivo

Pasos

1. Destapar la parte trasera del CPU con un destornillador.

Imagen  6. Desmontaje de CPU.

2. Se trata de ir buscando el motivo de cualquier falla en nuestro equipo de forma que funcione de la mejor manera posible.



Imagen  7. Revisión de fallas.

3. Si existe algún pitido es porque falta algún componente como puede ser la RAM entonces nuestra máquina no arranca y genera una pantalla negra.



Imagen  8. Placa madre sin RAM.

4. También podría ser causa de alguna conexión mal hecha por lo que debemos revisarla otra vez.

Imagen  9. Cables desconectados.

5. Esto se hace cuidadosamente con una brocha y un limpiador de contacto u otro utensilio tratando de no dañarla.



Imagen  10. Limpieza de la placa madre.

6. Finalmente se coloca la placa en el case y se comprueba su funcionamiento.



Imagen  11. Montaje del case.

Mantenimiento del Procesador

Imagen  12. Procesador

Materiales

• Destornillador plano.
• Guantes de látex o mecánico
• Brocha antiestática.
• Líquido para limpiar contactos.
• Borrador de goma blanco.

Mantenimiento Preventivo

Pasos

1. Verificar si el ventilador, genera un sonido suave y tolerante al oído, en caso de producir un ruido notorio y molesto es prudente proceder a una revisión debido a que el ventilador excede su capacidad de giro reduciendo su tiempo útil.

 Imagen  13. Ventilador de la placa madre.

2. Mantener alejados cables cercanos al ventilador, ya que si estos llegasen a rozar se generaría una disminución de la fuerza con la que gira el ventilador llegando incluso a atorarlo o dañar el mismo.

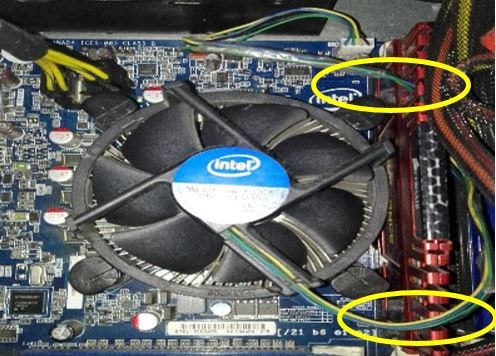

Imagen 14. Cables que no deben tocar el ventilador.

3. En caso de requerir mantenimiento del procesador es necesario extraer el ventilador, se debe tener cuidado de no forzar sus seguros ya que puede provocar daños. El ventilador debe estar firme sin tambaleos debido a que se encarga de enfriar el procesador, si esto ocurre se notará un desempeño lento e incluso la pantalla se congelará o se apagará si la temperatura sube demasiado.

                      Imagen  15. Procesador         Imagen  16. Seguros del ventilador

4. El procesador es una pieza delicada, por lo que se debe de tener cuidado al extraerla, este contiene por lo general una parte dorada la cual se debe evitar el contacto con los dedos desprotegidos y con la pasta térmica.



              Imagen  17. Pasta térmica del procesador   Imagen  18. Parte posterior del procesador

5. La placa cuenta con una palanca de sujeción para mantener el procesador pegado a la misma, para aflojar se debe presionar ligeramente y retirarla hacia un lado. Esto se realiza tanto para ajustar como desajustar.

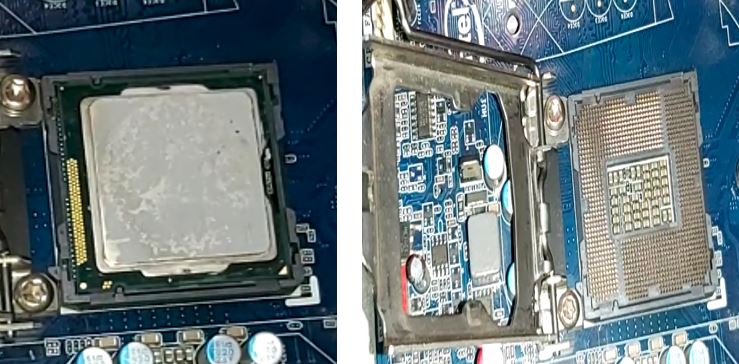

      Imagen  19. Palanca de sujeción.       Imagen 20. Palanca de sujeción movida hacia un lado

6. Al momento de colocar el procesador devuelta en la placa se debe considerar la posición en la que se sitúa, por lo general contienen unas guías notorias como marcas o espacios para encajar.

Imagen  21. Procesador dentro de la placa ubicado correctamente

Imagen  22. Procesador ubicado incorrectamente

Mantenimiento Correctivo

Pasos

1. Una vez retirada la tapa del computador se debe extraer el procesador con o sin la placa madre, sin embargo, es recomendable retirarlo con la placa madre.

NOTA: Por cualquiera de los 2 métodos, el ventilador contiene un cable conectado a la placa, se debe sujetar por la parte plástica para extraerlo (NO JALAR POR LOS CABLES).

Imagen  23. Extracción del microprocesador con la placa madre

2. Para retirar el ventilador se observa a sus alrededores 4 seguros por lo general marcados con unas flechas, si la punta de esta está señalando directamente al ventilador significa que esta desbloqueado.

Imagen  24. Seguros de ventilador.

3. Al liberar estos seguros se puede extraer el procesador con facilidad y también cambiar la pasta térmica esencial para el enfriamiento de este.

Imagen  25. Seguro del procesador.

4. Para limpieza del ventilador se presiona los seguros hacia la parte externa con cuidado por los 4 lados. Se retira y se limpia con una brocha o compresión de aire.

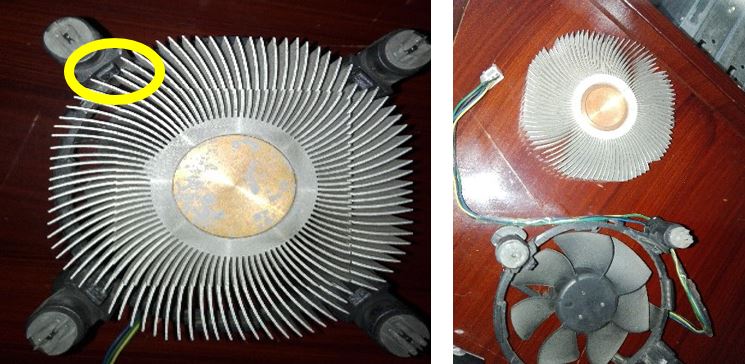

    Imagen  26. Seguros del ventilador        Imagen  27. Ventilador desarmado.

5. Para la limpieza de los pines del procesador se puede pasar un borrador blanco sin presionar muy fuerte con un movimiento de un solo sentido. Se pasa la brocha antiestática para remover residuos del borrador y se coloca nuevamente el procesador en sentido que los espacios coincidan con la placa.

Imagen  28. Muescas del procesador.

6. Al colocar el procesador en la placa madre, mantener una posición firme bajándolo suavemente sin soltarla de golpe. Tener en cuenta que los pines tienen contacto con el procesador por lo que no se debe presionar muy fuerte para no doblarlos.



Imagen  29. Parte posterior de la placa madre   Imagen  30. Procesador colocado exitosamente

7. Colocar el ventilador teniendo en cuenta lo siguiente:

7.1 En la placa existen 4 huecos donde se colocan los seguros, al momento de estar reposando en la placa expande la parte plástica del seguro lo que provocaría doblar y dañar la adyacencia causando que no se enfrié el procesador.

7.2 Se levanta la pieza resaltada de manera que se encuentre desbloqueada se empuja el ventilador hacia la placa y se presiona luego esta pieza para posteriormente girarla para asegurar la pata del ventilador.

Imagen  31. Tornillos de sujeción del ventilador

Mantenimiento Fuente de poder

Materiales

• Atornilladores (Cruz y Plano).
• Franela o Trapo.
• Brocha.
• Soplador.

Mantenimiento Preventivo

Pasos

1. La Fuente de poder se encuentra en la parte trasera del CPU, retirar la tapa y los tornillos, desconectar todos los cables de alimentación de la fuente de poder.



Imagen  32. Fuente de poder.

2. Después de retirar la fuente de poder desatornillar la tapa.



Imagen  33. Tornillos de la fuente de poder.

3. Con el aire comprimido limpiar el interior de la fuente de poder.

Imagen  34. Limpieza de la fuente de poder

4. Limpiar el ventilador con la brocha y la espuma, asegúrate de que el ventilador no gire al momento de limpiarlo.



Imagen  35. Limpieza del ventilador de la fuente de poder

5. Atornillar de nuevo el ventilador. cerrar la carcasa de la fuente de poder y atornillarla.

Imagen  36. Fuente de poder armada.

Mantenimiento Correctivo

Pasos

1. Verificar el ventilador de la fuente ya que puede estar fallando y se recalienta, cambiar el ventilador en caso de falla.



Imagen  37.Parte posterior de la fuente de poder.

2. Verificar los voltajes en cada uno de sus conectores, en caso de encontrarse una medida fuera de lo normal, revisar internamente la fuente verificando si hay condensadores en mal estado, remplazarlo de ser necesario.



Imagen  38. Comprobación cableado fuente de poder.

3. Hacer prueba de suiches en la fuente, si no enciende revisarla internamente y verificar el fusible si está en mal estado cambiarlo, si no revisar condensadores y reguladores de voltaje no es recomendable reparar la fuente, preferiblemente remplazarla completamente último recurso probar la fuente con otro equipo en mal estado y observar el comportamiento.



Imagen  39.Prueba de suiches de la fuente de poder.

Mantenimiento del Disco duro

Comprobar si el disco duro tiene fallas

Pasos

1. Abrir el explorador de Windows y dirigirse hacia Equipo.



Imagen  40. Explorador de Windows

2. Clic derecho sobre el disco local C, elegir la pestaña Herramientas.



Imagen  41. Pantalla emergente Propiedades de Windows

3. Clic sobre comprobar.



Imagen  42. Pantalla emergente opción comprobar

4. Esto hará un escaneo del disco para saber si se tiene algún error en el mismo.



Imagen  43.Comprobación de disco

Desfragmentación del disco

Pasos

1. Abrir el explorador de Windows y dirigirse hacia Equipo.



Imagen  44. Explorador de Windows

2. Clic derecho sobre el disco local C y nos dirigimos hacia herramientas.



Imagen  45. Ventana de Herramientas



Clic en optimizar.

Imagen  46. Ventana de optimizador de disco

Nota: Primero analizar el disco y luego optimizar, cabe recalcar que el proceso puede durar minutos o incluso horas.

Memoria

Materiales

• Borrador de goma.
• Guantes de látex.
• Pincel ultrasuave.

Procedimiento

1. Se retira el polvo de la memoria a limpiar con un pincel ultrasuave o con aire comprimido.

2. Limpiar los paneles dorados de la memoria con el borrador de goma para quitar cualquier exceso de suciedad.

Nota: Debemos pasar el borrador por ambos lados de los conectores, sin tocar los integrados.

Imagen  47. Memoria RAM
